锻冶炉鼓风、高压强制通风这类活，缺的不是风量而是压头：炉膛背压、料层阻力、风箱与管道损失叠在一起，常要 5～8 kPa 才推得动。9-19型离心风机就是照这个工况做的——前弯叶轮 12 片、单吸入、全压系数 0.9、比转速 19，属高压小流量的典型配置，风量 30～63305 m³/h、全压 1745～15425 Pa、配套电机 1.1～401 kW，机号一路做到 No.16。拿它去顶车间换气，是选错了地方。

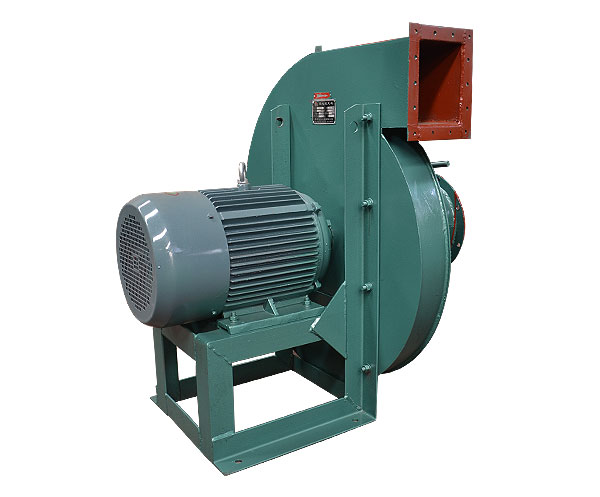

图注：9-19型高压离心通风机，绿壳方形法兰出风口，电机直联，钢架底座。
炉膛要的是把空气顶进料层的压力，风量按燃烧需要配。这一条定反了，后面全错：按风量挑一台大机号，压头不够，火照样上不来，还把电机功率白搭进去。9-19 的设计点就在压头上，同机号下它的全压比一般中低压离心机高一个量级，风量却小得多。No.3.15 只有 30～810 m³/h、全压在 1919～1745 Pa 之间，往上走到 No.16，风量才到 63305 m³/h、全压 15425 Pa。中间 15 个机号是连续的，不要跳过中间档直接选两端。
前两位是系列代号：9 取全压系数 0.9 的十倍整数，19 是比转速，数字越小压头越高、风量越小；中间 No.x 是机号，等于叶轮外径的分米数，No.6.3 就是 630 mm；末尾字母是传动方式。
· A 式：电机直联，用在本系列 No.3.15～6.3
· D 式：联轴器传动，No.7.1 起往大机号走
· 转速有 2900、1450、960 r/min 三档，同机号可做两档
这三段读对，基本性能范围就定了。叶轮是 12 片前向弯曲叶片，机壳为钢板焊接的蜗形整体，No.9 一种机壳左右旋通用。
· 1. 算出炉前需要的压力：炉膛压力加料层阻力，再加管道与阀门损失
· 2. 留 10%～15% 余量，得到选型全压
· 3. 在该全压下找风量覆盖得住需求的那一行
· 4. 校核电机功率与转速档位，别让电机长期贴着满载跑
举例：需要 5000 Pa、3000 m³/h，No.5A 在 2900 r/min 下给 1610～3488 m³/h、5697～5080 Pa，配 11 kW，正好覆盖。挑 9-19型离心风机前按这四步走完，别先定机号再往上倒推压头。完整机号表见 9-19型高压离心通风机。
样本对介质的限定写得很死：温度一般不超过 50℃、最高不超 80℃，含尘及硬质颗粒不大于 150 mg/m³，且不得含粘性物质。按 JB/T 10563—2006 的适用范围，一般用途离心通风机进口温度不超 80℃、含尘量不超 100 mg/m³，两个口径取严的那个更稳。界限先划清，再谈机号。超出这条线，9-19型离心风机不该硬顶：高温烟气换 Y5-47 这类锅炉引风机或 W 系列高温防腐机，含尘高的换 C4-73 排尘系列，粘性物料要先改工艺再谈选机。
风量、全压、介质温度、含尘量、安装位置的旋向与出口角度。旋向从电机一端正视，叶轮顺时针转的是右旋；出口角度本可做 0°、45°、90°、135°、180°、225° 六种，标准产品只做前三种，其余按图定制。同样风量下若想比对高压系列的另一档，可看 9-26 型高压离心风机：叶轮 16 片，同机号压头更高、风量略小，适合阻力更大的炉型。
五个数给全，鸿基风机能一次报出机号、转速、电机功率和交货口径。9-19型离心风机选型的难点不在参数表，而在把炉前的真实阻力算准；算不准就按 15% 余量留，别靠往上跳一个机号去补。鸿基风机出厂按机号与转速配套，机身铭牌、电机铭牌、合格证三处编号要能对上。
看系统阻力。同机号下 9-26 的压头更高、风量略小，阻力算下来超过 9-19 的覆盖范围就往 9-26 走；两者风量区间有重叠，重叠部分比效率和电机功率，别只看标注的风量。
不能。出口角度在机壳加工时就定了，标准产品做 0°、45°、90° 三种，其余角度要按图定制。安装空间受限的场合，报价前就把角度报准，否则到货装不上管道。
到顶了。本系列 No.16 在 1450 r/min 下最高 15425 Pa，再往上要换更高压头的系列或做双级串联。硬靠提高转速去压，轴承和叶轮的强度余量不够，不是加钱能解决的事。
